Intercambiador de Calor de Placas y Bastidor con Juntas | Alfa Laval
Los intercambiadores de calor de placas con juntas de Alfa Laval son soluciones de transferencia térmica sumamente flexibles, fáciles de reparar y mantener. Nuestra gama de productos es excepcionalmente amplia y se utiliza en tareas críticas de calentamiento, enfriamiento, recuperación de calor, evaporación y condensación.
Estos intercambiadores ofrecen un rendimiento fiable y eficiente en un sinfín de aplicaciones, desde climatización (HVAC), refrigeración industrial y producción de alimentos, hasta los procesos más exigentes en industrias químicas y energéticas.
Ventajas Clave para Requerimientos Modernos
Nuestros intercambiadores optimizan la transferencia térmica. Su diseño superior asegura:
- Máxima Eficiencia Térmica: Permiten operar con una mínima diferencia de temperatura entre los medios.
- Unidades Compactas: Su tamaño reducido significa ahorro de espacio y fácil mantenimiento.
- Máxima Disponibilidad: El diseño reduce las incrustaciones, el desgaste y la corrosión.
- Gran Flexibilidad: Es fácil adaptar la capacidad del equipo (añadiendo o quitando placas) ante cambios en las condiciones.
¿Cómo funciona un intercambiador de calor de placas?
Esta animación muestra el principio de funcionamiento de un intercambiador de calor de placas con juntas de 1 paso para líquidos/líquidos,
donde los fluidos corren contracorriente a través del intercambiador de calor. El líquido caliente (ilustrado en rojo) normalmente entra por una de las conexiones superiores y sale por la conexión inferior. El líquido frío (ilustrado en azul) entra por una de las conexiones inferiores y sale por la conexión de arriba.
A medida que los fluidos pasan a través del intercambiador de calor, el calor se transfiere de los medios calientes a los medios fríos. El flujo de contracorriente permite las máximas posibilidades de recuperación de calor y se puede lograr una aproximación muy cercana a la temperatura. La temperatura cruzada también es posible, lo que significa que la salida caliente puede alcanzar una temperatura más baja que la salida fría. Esto sólo puede lograrse de forma limitada con intercambiadores de calor tubulares que hacen que los intercambiadores de calor de placas y bastidores sean más eficientes térmicamente.
Los fluidos entran a través de las conexiones y portillas de las placas de transferencia de calor. Las juntas de estanqueidad especialmente diseñadas, situadas entre las placas, dirigen los fluidos de modo que los fluidos calientes y fríos pasan contracorriente en canales alternados. Cuando el fluido entra entre las placas, pasa sobre el área de distribución. Alfa Laval ofrece dos tipos de áreas de distribución: nuestra patentada CurveFlowTM y el patrón de chocolate. El área de distribución bien diseñada de Alfa Laval es una de las características más importantes de un intercambiador de calor de placas. Su principal propósito es asegurar un flujo uniforme de fluido sobre toda la placa, al tiempo que se maximiza la eficiencia de la transferencia de calor y se minimiza la mala distribución y el ensuciamiento. En la animación se puede ver que el área de distribución ayuda a los fluidos a llenar rápidamente toda la sección transversal de las placas.
Para medios muy sensibles al calor, el flujo de corriente se utiliza en intercambiadores de calor de placas con juntas. La ventaja de este diseño es que el fluido más frío se encuentra con el más caliente al entrar en el intercambiador de calor, minimizando el riesgo de sobrecalentamiento o congelación de los medios sensibles. En la animación se puede imaginar que el fluido caliente está invertido, de modo que ambos fluidos entran por las conexiones inferiores.
La animación muestra el principio de funcionamiento de un intercambiador de calor de placas con juntas convencionales, pero el mismo principio de funcionamiento es aplicable también a las gamas especializadas como nuestros intercambiadores de calor de placas semisoldadas y WideGap.
Tecnología de placas y juntas
El diseño de las placas corrugadas optimiza la transferencia de calor al proporcionar un área de superficie total grande pero
compacta a través de la cual se puede extraer el calor de un líquido al otro.
El área de transferencia de calor de las placas se presiona en un patrón de espiga corrugado. Cuando dos placas se superponen con patrones de espiga opuestos, el flujo en forma de hélice y la alta turbulencia producen altos coeficientes de transferencia y una autolimpieza efectiva.
Un cambio en el patrón de corrugación permite que el intercambiador de calor se utilice en diferentes procesos, incluso en aquellos con medios muy sucios.
El área de distribución de la placa garantiza un flujo uniforme de fluido sobre toda la placa para maximizar la capacidad de transferencia de calor. Una distribución de flujo optimizada también reduce las zonas de ensuciamiento y de temperatura desigual, manteniendo los niveles de rendimiento altos con el tiempo sin pérdidas de energía innecesarias, costos de mantenimiento o paradas no planificadas.
Las juntas son componentes clave en el rendimiento del intercambiador de calor. Diseñamos la junta y la placa para asegurar un sello optimizado. Cada uno está adaptado a la función del intercambiador de calor. El perfil, el ancho, el grosor, el tipo de polímero y el compuesto correctos hacen una gran diferencia para evitar el riesgo de fugas prematuras o daños en la junta o la placa. Sus beneficios son una vida útil prolongada de la junta, menos tiempo de inactividad y menores costos de mantenimiento.
Tipos de placas:
Intercambiador de calor línea industrial:
Para tareas estándar: calefacción, refrigeración, recuperación de calor, evaporación y condensación.
La versatilidad de los intercambiadores de calor de placas con junta industrial permite que se diseñe y configure para aplicaciones que van desde tareas relativamente simples con bajos requisitos hasta tareas muy exigentes con los más altos requisitos tanto en rendimiento como en documentación. Los modelos se utilizan para calefacción, refrigeración, recuperación de calor, condensación y evaporación.

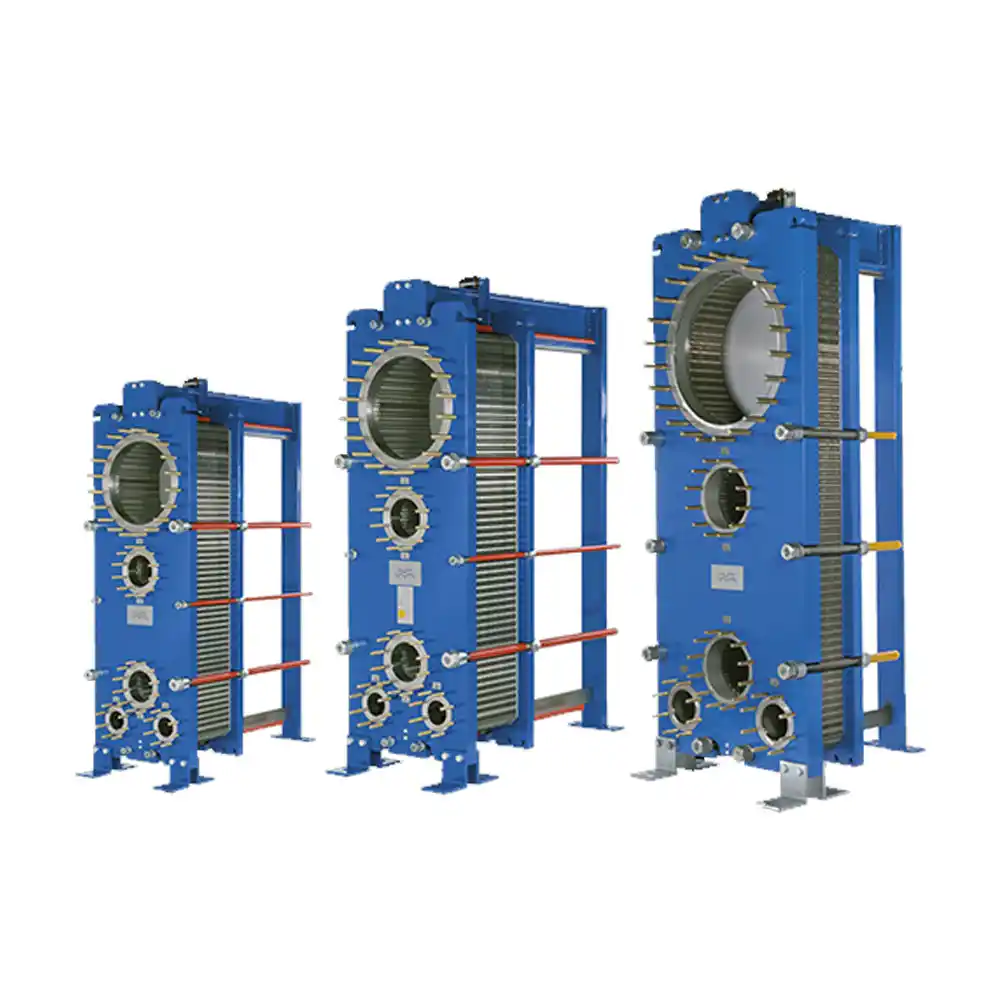

Intercambiador de calor de paso ancho (WideGap):
Ideal para fluidos que contienen fibras o partículas gruesas. Diseñado para eliminar la formación de puentes de sólidos en el área de entrada. Los espacios amplios entre las placas permiten que las fibras y partículas pasen fácilmente a través del intercambiador de calor con un mínimo de obstrucción.

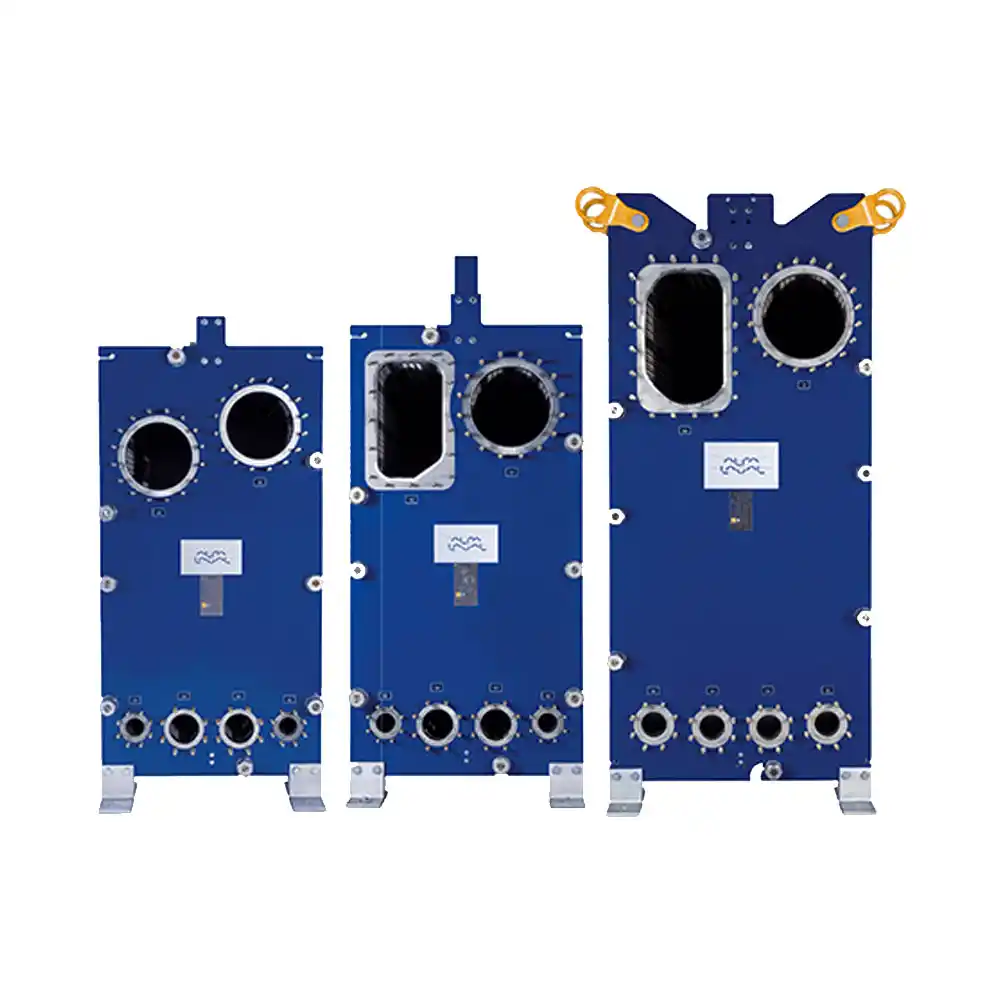

Intercambiador de calor semi-soldados:
Permite el manejo de fluidos agresivos y difíciles, y también extiende el rango de presión. Utilice intercambiadores de calor de placas con juntas semi soldadas como evaporadores y condensadores para sistemas de refrigeración, cuando las juntas no son adecuadas para uno de los medios de proceso. Los intercambiadores de calor semi-soldados alternan los canales soldados con autógena y los canales con juntas tradicionales y también pueden tomar una presión de diseño más alta en comparación con los intercambiadores de calor de placas con juntas.

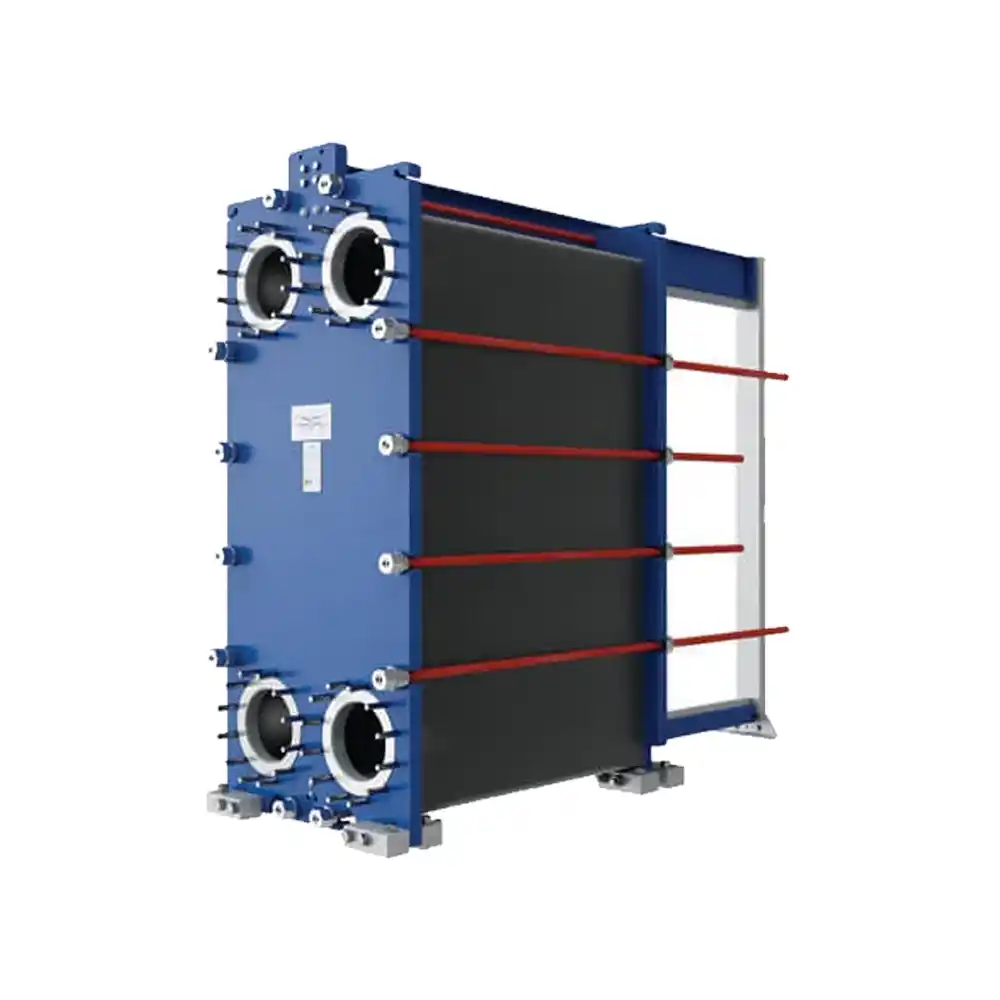

Intercambiador de calor con placas de grafito Diabon®
El compuesto de grafito fundido y fluoroplástico proporciona una excelente resistencia por lo que es ideal para el manejo de fluidos altamente corrosivos como:
- Ácido clorhídrico y gas en todas las concentraciones.
- Ácido sulfúrico hasta 90%.
- Ácido fluorhídrico hasta 60%.
- Todas las concentraciones de ácido fosfórico.
- Decapado de ácidos en plantas de tratamiento de superficies.
- Electrolitos utilizados en la industria minera.
- Ácidos mezclados
- hidrocarburos clorados
- Catalizadores como el cloruro de aluminio
